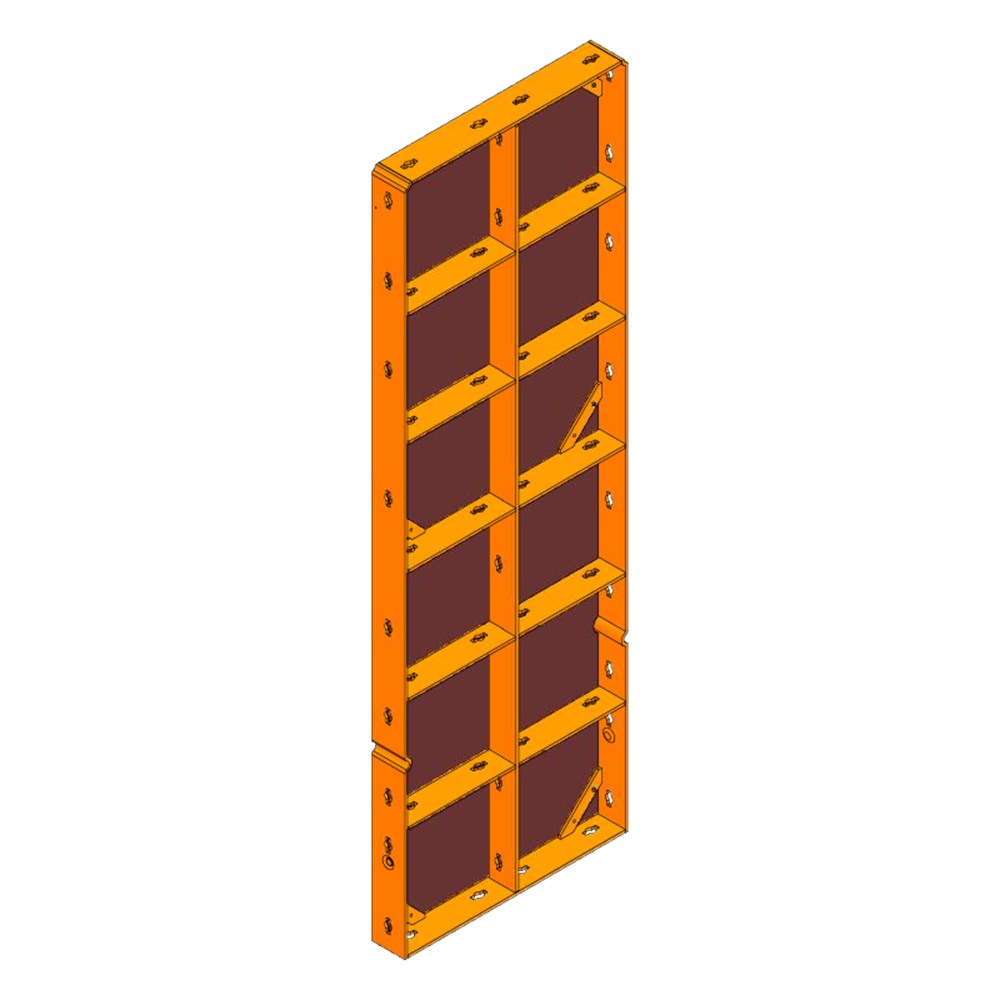

Rasterelement 25 x 150 cm

Het rasterelement 25 x 150 cm is een bekistingselement van de universele bekisting Raster/GE van PASCHAL.

De afmeting 25 x 150 cm is het basiselement van de Raster bekisting met een bekistingshoogte van 1,50 m. Naast het sterke, massieve vlakke stalen frame bestaat het bekistingselement uit een plaat van berkenmultiplex. De bekistingsplaat wordt ondersteund door het paneelframe en door drie langsscheepse en vijf dwarse roosters, die om de 25 cm zijn gelast.

Belangrijkste kenmerken:

• Bestaande uit 6 mm dik, massief platstaal
• 15 mm Fins berkenmultiplex, 11-laags
• Drukabsorptie van vers beton van 35 kN/m² volgens DIN 18218
• Laag elementgewicht
• Bespaar klempunten door de vulplaatjes op de juiste manier in de plattegrond te plaatsen
• Veilige en snelle verbinding met de verbindingsbout
• Hoogste veiligheidsnormen dankzij het Secuset zijbeveiligingssysteem
• Kan worden gebruikt als handmatige bekisting en als bekisting voor grote oppervlakken
• Hoge gebruiksfrequentie
• Universele toepassingsmogelijkheden
• Lange levensduur dankzij het eenvoudig te repareren vlakke stalen frame

Toepassingen:

• Het PASCHAL rasterelement 25 x 150 cm kan afzonderlijk worden gebruikt of in de grootwandbekisting worden ingebouwd.
• Geschikt voor funderingsbekisting door de geperforeerde bandklem te bevestigen.

Opstelling en gebruik:

In de grootwandbekisting kan het rasterelement 25 x 150 cm snel en eenvoudig verticaal en horizontaal worden bevestigd met behulp van verbindingsbouten. Het rasterelement 25 x 150 cm kan worden gebruikt als funderingsbekisting door de geperforeerde bandklem te bevestigen. In plaats van de onderste trekstang kan ook een funderingsspanner worden bevestigd.

Met slechts één spanpunt in het paneel op een bekistingshoogte van 1,50 m bereiken de rasterpanelen van 150 cm een drukopname van vers beton van 35 kN/m² volgens DIN 18218.

Op het rasterelement van 150 cm bevindt zich links en rechts een halve kraal op een hoogte van 37,5 cm. Zodra er nog een rasterelement wordt toegevoegd, ontstaat er uit de twee halve ribbels een nieuwe spanopening, waarin naast de verbindingsbouten ook spanning kan worden aangebracht met een trekstang.

Er is een kwart spanstanggroef in de linker- en rechterbovenhoek - als er op deze plaats nog drie rasterelementen met een kwart groef worden toegevoegd, ontstaat er nog een spanopening, die vooral nodig is voor het bijvullen.

Veilig en effectief werken op de bouwplaats:

Het Secuset zijbeveiligingssysteem is eenvoudig te gebruiken en kan effectief en veilig op de bekisting worden gemonteerd. Bovendien maken onze transponders elk rasterelement uniek - dankzij de PASCHAL Ident-technologie. Hierdoor krijgt elk bekistingselement dat ermee is uitgerust een elektronisch nummer, wat een duidelijke en ondubbelzinnige identificatie garandeert.
