Rasterelement 125 cm

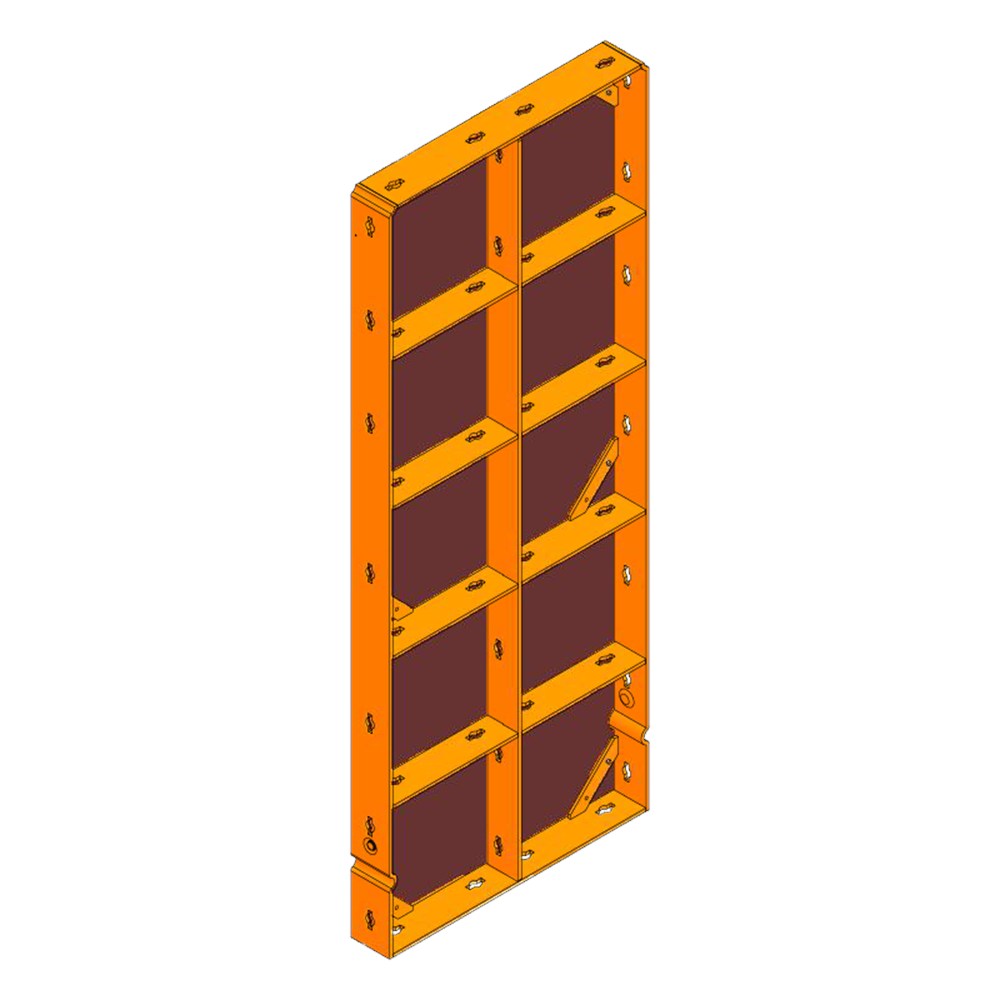

Het rasterelement 125 cm is een bekistingselement uit de universele bekisting Grid/GE van PASCHAL.

De afmeting 125 cm is het basiselement van de roosterbekisting met een bekistingshoogte van 1,25 m. Naast het sterke, massieve platte stalen frame bestaat het bekistingselement uit een berkenmultiplex paneel. De bekisting wordt ondersteund door het elementenframe en door drie longitudinale en vier transversale roosters, die op een afstand van 25 cm zijn gelast.

Belangrijkste kenmerken:

• Massief vlakstaal: Bestaande uit 6 mm dik, massief vlakstaal
• Multiplex paneel: 15 mm Fins berkenmultiplex, 11 lagen
• Drukopname: Vers beton drukopname van 35 kN/m² volgens DIN 18218
• Laag gewicht: Eenvoudig te hanteren door het lage gewicht
• Kostenbesparing: Beperk het aantal bevestigingspunten door de beslagelementen strategisch te plaatsen
• Veilige verbinding: Snelle en veilige verbinding met de verbindingsbout
• Hoogste veiligheidsnormen: Dankzij het Secuset zijbeschermingssysteem
• Verschillende toepassingen: Kan worden gebruikt als hand- en grote bekisting
• Lange levensduur: Het robuuste platte stalen frame is eenvoudig te repareren en verlengt de levensduur
• Hoge gebruiksfrequentie: Bestand tegen herhaald gebruik

Toepassingen:

• Kan individueel worden geïmplementeerd of in grootschalige bekisting worden geïnstalleerd.
• Geschikt voor funderingen, wanden, schachten, bochten, steunen en balken.

Opstelling en gebruik:

Het PASCHAL rasterelement 125 cm kan eenvoudig en snel verticaal en horizontaal worden geïnstalleerd met behulp van verbindingsbouten. Door het bevestigen van de rooster geperforeerde bandspanner kan het worden gebruikt als funderingsbekisting. Daarnaast kan in plaats van de onderste trekstang een funderingsspanner worden bevestigd.

Met slechts één bevestigingspunt in het element op een bekistingshoogte van 1,25 m bereiken de roosterelementen een verse betondrukopname van 35 kN/m² volgens DIN 18218. Het rasterelement heeft links en rechts een halve kraal op een hoogte van 12,5 cm, wat zorgt voor nieuwe klempuntopeningen bij het toevoegen van extra elementen. Dit systeem maakt ook het spannen met een trekstang mogelijk.

Dankzij het robuuste stalen frame en de hoge mate van veelzijdigheid kan het rasterelement worden gebruikt in een breed scala aan toepassingen. Het Secuset zijbeschermingssysteem en de PASCHAL Ident-technologie maken veilig en efficiënt werken op de bouwplaats mogelijk.
